Обжимка витой пары

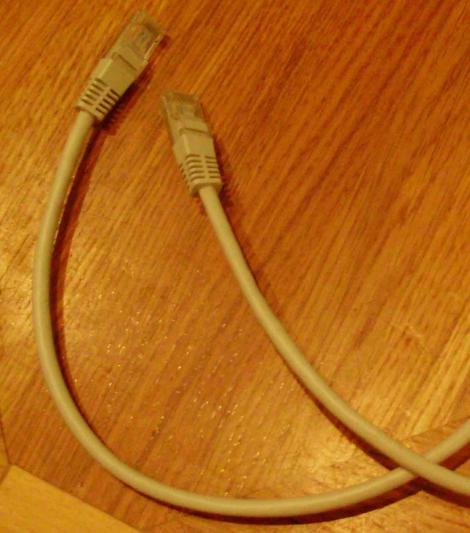

Для сетевого соединения 2-х устройств по технологии Ethernet нам нужен коммутационный шнур или патч-корд изготовленный из витой пары и 2-х коннекторов.

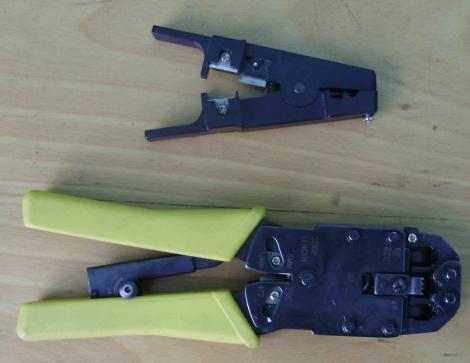

Обжимка витой пары и зачистка лучше производиться специальными инструментами.

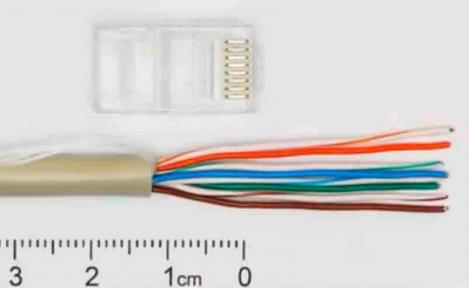

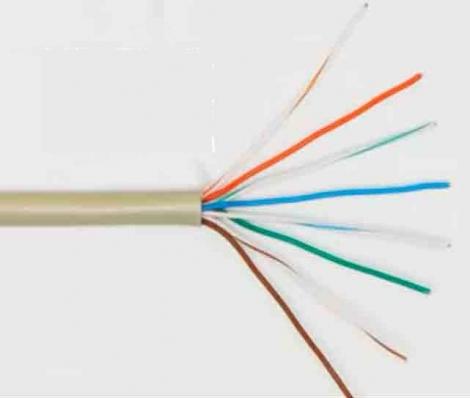

Сначала аккуратно снимаем верхнюю изоляцию - инструментом, лезвием или кусачками, так чтобы не повредить провода. В коннектор войдет чуть больше сантиметра, но для удобства зачищаем немного больше.

Теперь расставим провода по цветам. Стандартная и рекомендуемая раскладка первой стороны

Раскладка B:

Бело–оранжевый

Оранжевый

Бело–зелёный

Синий

Бело-синий

Зеленый

Бело-коричневый

Коричневый

Если вы подключаете компьютер к другому компьютеру напрямую то во второй стороне меняться местами 1 и 2-й провода с 3 и 6-м. Один конец раскладка B, второй A. (B-A)

Раскладка A:

Бело–зеленый

Зеленый

Бело–оранжевый

Синий

Бело-синий

Оранжевый

Бело-коричневый

Коричневый

В случае включения компьютер в свитч, роутер или модем обе стороны обжиматься одинаково (раскладка B-B)

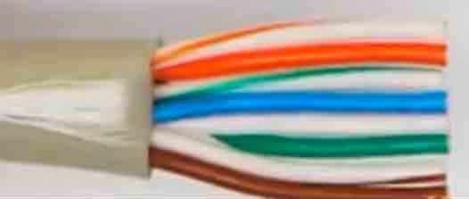

Аккуратно обрезаем лишнюю длину, оставляем 1,5 -2,5 см

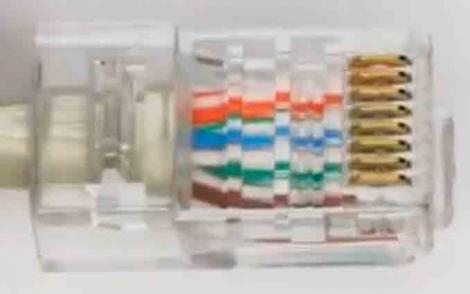

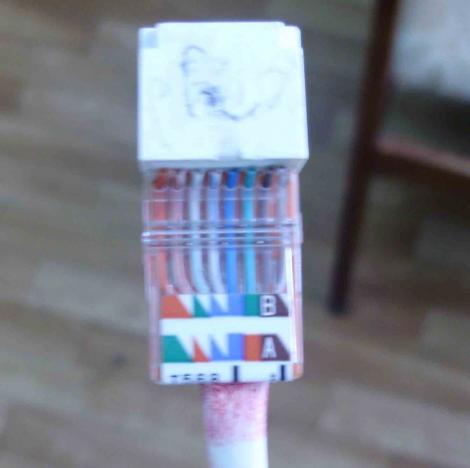

Теперь плотно вставляем коннектор хвостиком вниз. Все провода должны дойти до самого верха, так чтобы полностью быть под резцами. Изоляция должна слегка входить в коннектор.

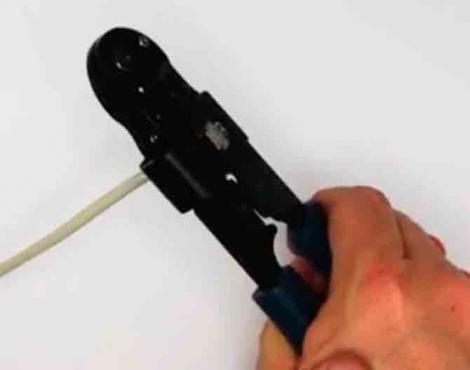

Теперь вставляем аккуратно коннектор в обжимку, так, чтобы провода не съехали. Плотно сжимаем ее и все готово.

Обжимка витой пары

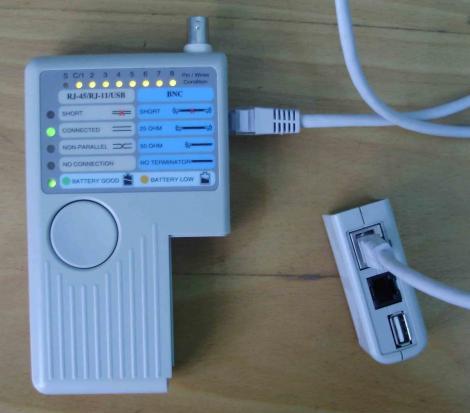

После обжимки второго конца желательно проверить витую пару кабельным тестером, прозвонить жилы. Существует много вариантов прозвонок, но все они показывают, есть ли коннект каждого проводка, параллельная (A-A) или не параллельная (A-B) раскладка. Есть ли короткое замыкание, повреждение.

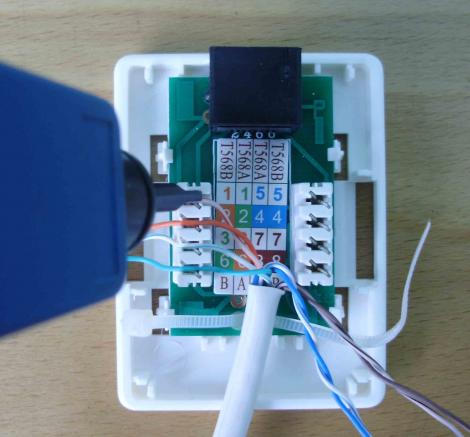

Иногда, строя какую Локальную Вычислительную Сеть (ЛВС) мы используем сетевые розетки для удобства либо для соединения 2-х концов витой пары

Раскладку по цветам делаем такую, какой второй конец розетки. Изоляцию обрезаем побольше, чем при обжимке коннектора. Все жилы проталкиваем в резци отверткой или специальным инструментом.

Обжимка витой пары может быть сделана и  отверткой. Вбить все резцы коннектора и зажим внутрь, но маловероятно, что оно будет после этого работать.

На самом деле сегодня только дорогостоящее оборудование поддерживает скорость передачи 1 ГБ/с. При максимальной скорости в 100 мб используеться 4 жилы из 8-ми.

Так что можно использовать только  4-е жилы. Данные идут по 1,2,3 и 6-му проводку в коннекторе.

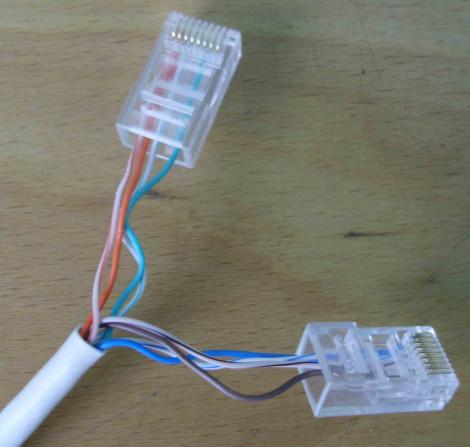

Одна витая пара cat.5 может быть использована для 2-х сетевых соединений.

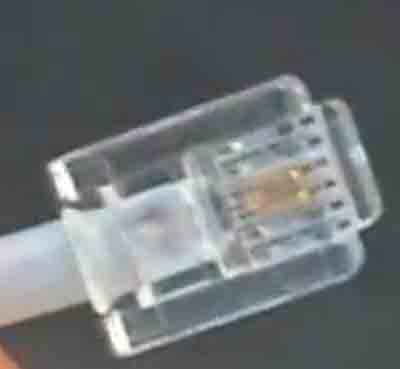

Витая пара используеться еще для телефонных и  ADSL. соединений. Принцип обжимки и инструменты все теже, только коннекторы RJ-11, 12 на 2,4 или 6 жил. Используеться 2 внутрених, в редких случаях на страрые телефоны 2 внешних.
